Cuando se trata de altavoces Bluetooth, hay cientos de opciones que varían en precio desde alrededor de doce dólares hasta más de mil. Pero, ¿por qué comprar uno cuando puedes construir uno que no solo combine con tu decoración sino que también impresione a tus amigos? Con un poco de imaginación, casi cualquier cosa se puede convertir en un altavoz Bluetooth. ¿Caja de almuerzo? Ukelele roto? ¿Joyero? ¿Radio antigua rota? ¿Un viejo camión Tonka? ¿Qué tal un escritorio o una librería? Sí, todos estos se pueden convertir en altavoces Bluetooth.
trevor raab
trevor raab
Las piezas para este proyecto de altavoz Bluetooth de 50 vatios no son caras y el proceso no es muy difícil. Si tiene suministros básicos como cable de altavoz y soldadura, le costará poco menos de $ 100. Las placas de circuito pequeñas para receptores Bluetooth con amplificadores incorporados son relativamente fáciles de encontrar. El mayor desafío que la gente suele encontrar es cortar agujeros para los parlantes y luego hacer que se vean presentables. Nuestro proyecto utiliza excitadores de sonido, o transductores, que vibran, haciendo que cualquier cosa a la que estén conectados se convierta en un altavoz. Básicamente, son la parte trasera de un altavoz sin el cono. Estos eliminan la necesidad de hacer agujeros para los parlantes y abren una variedad de cosas que pueden convertirse en parlantes.

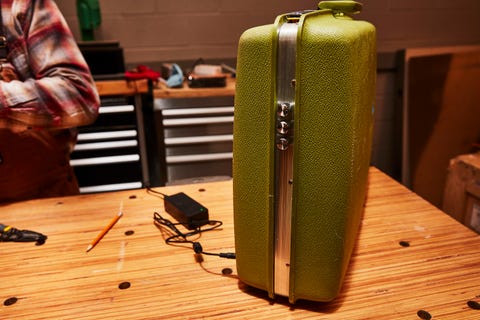

El producto terminado: nuestro altavoz Bluetooth Samsonite de plástico verde aguacate. trevor raab

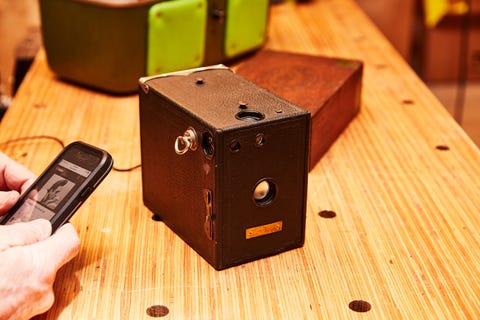

Para nuestro proyecto, elegimos una maleta de plástico Samsonite de la década de 1970. Los lados anchos y planos vibrarán fácilmente y proyectarán el sonido muy bien. También fabricamos parlantes Bluetooth con viejas cajas de cigarros, cámaras antiguas y estantes de escritorio. Los excitadores colocados en la parte inferior de un escritorio, o en la parte posterior de una estantería, son solo un par de formas en que estos altavoces se pueden usar para combinar con su decoración.
trevor raab
A continuación, incluimos una lista de piezas, pero una vez que sepa lo que quiere convertir en un altavoz, puede buscar los mejores componentes que se adapten a su proyecto. Los pasos para completar el proyecto serán básicamente los mismos, excepto por la ubicación y el método de asegurar los componentes.
Descargo de responsabilidad: elegimos estas piezas porque deberían estar fácilmente disponibles para la mayoría de las personas. Podemos ganar una comisión si compra desde un enlace.
Piezas que necesitará
- Algo que se convertirá en tu altavoz Bluetooth y albergará los componentes
- Receptor/amplificador Bluetooth 50W
- adaptador de corriente de 24 V CC
- (x2) Excitador Dayton Audio 40W
- Cable de altavoz de calibre 18
- Enchufe hembra de 5,5 mm x 2,5 mm
- Cable de alimentación de CC
- Cinta aislante o tubo termorretráctil
- Soldar
- Cualquier tipo de cinta de enmascarar o pintores
Herramientas que necesitarás
- Cortador/pelacables
- Soldador
- taladro eléctrico
- Brocas variadas o brocas escalonadas
Instrucciones
Paso 1: Monte el receptor Bluetooth

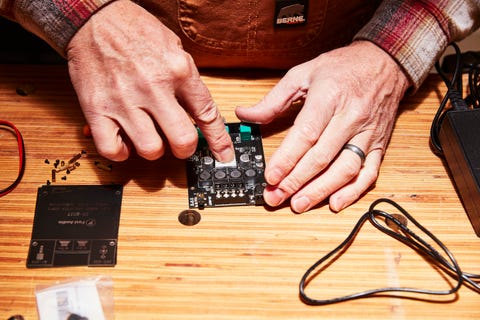

Instalación del disipador de calor en el chip del procesador. trevor raab
- Siga las instrucciones incluidas con el receptor.
Paso 2: prueba el receptor
Estañe los terminales. trevor raab

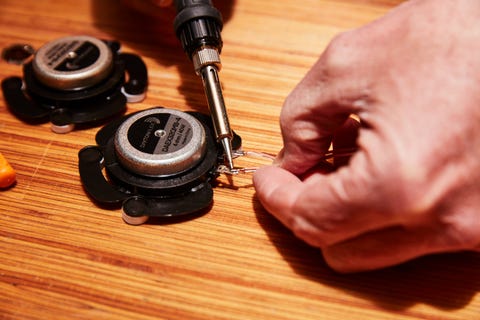

Suelde los cables de los altavoces a los terminales del excitador. trevor raab
- Corte dos tramos de cable de altavoz emparejado, un poco más de lo que cree que necesitará.
- Estañe los dos terminales de cada uno de los excitadores calentándolos con el soldador y aplicando un poco de soldadura. Estañar cables y terminales hace que sea más fácil soldarlos y ayuda a hacer mejores conexiones eléctricas.
- Pele los cables en ambos extremos de cada uno de los cables de los altavoces y estañe los dos cables en un extremo de cada cable de los altavoces.
- Suelde los dos extremos estañados de un cable de altavoz en los terminales de uno de los excitadores, observando la polaridad correcta. Repita con el segundo cable del altavoz y el excitador. Los terminales positivos estarán marcados con un + o coloreados con tinte rojo. En el cable de parlante emparejado, hay tres formas comunes de identificar el cable positivo: el cable individual en sí puede ser rojo, puede tener una raya blanca o, si el cable es del mismo color, será el hilo con una cresta. corriendo por ella.
Conecte los cables de los altavoces al receptor. trevor raab
Vaya a su teléfono, conéctese al nuevo dispositivo Bluetooth y reproduzca música para probar las conexiones. trevor raab
- Conecte los otros extremos de los dos cables de los altavoces a los terminales del receptor Bluetooth, observando nuevamente la polaridad.
- Enchufe el adaptador de alimentación de CC de 24 voltios en el receptor y enciéndalo.
- Vaya a la configuración de su teléfono, tableta o computadora portátil y active Bluetooth.
- Vaya a sus conexiones Bluetooth, busque el nuevo dispositivo, conéctese y reproduzca música.
- Coloque el lado posterior adhesivo de los excitadores (pero no retire el respaldo en este momento) en cualquier superficie y encienda el receptor para asegurarse de que todo esté conectado y funcionando correctamente. Para divertirse, sostenga los excitadores contra varias superficies para ver cómo suenan.
Paso 3: Resuelva dónde colocar los excitadores
Mueva el excitador para encontrar la ubicación donde suene mejor. trevor raab
- Encienda el receptor.
- Coloque el lado posterior adhesivo de un excitador (nuevamente, no retire el respaldo en este momento) en la superficie de su altavoz y manténgalo allí presionando ligeramente con un dedo.
- Mueva lentamente el excitador hasta que encuentre el lugar donde suene mejor. Esto se puede hacer en el interior o en el exterior de su altavoz. Marque el lugar con un trozo de pintor o cinta adhesiva.
- Haga lo mismo con el segundo excitador.
Paso 4: Instale el receptor
Marque y taladre agujeros para los ejes de los controles en el receptor. trevor raab
Empuje los ejes y fíjelos con las tuercas provistas. trevor raab
- Encuentre una buena ubicación para instalar el receptor. Si desea que las perillas de control estén en el exterior*, el área debe ser lo suficientemente delgada para que las tuercas se enganchen en los ejes de los controles individuales.
- Mida y marque la ubicación de los tres agujeros.
- Taladrar agujeros.
- Inserte los ejes a través de los agujeros y fíjelos con tuercas.
- Instale las perillas en los ejes.
*Si no es necesario exponer los controles, o si prefiere ocultarlos, el receptor se puede montar en cualquier lugar, con cinta de espuma de doble cara de 3M.
Paso 5: Instalar excitadores
Instale los excitadores. trevor raab
Conecte los cables de los altavoces al receptor. trevor raab
- Instale los excitadores quitando el respaldo adhesivo, colocándolos en los lugares previamente identificados y presionando firmemente para adherirlos.
- Enrute los cables de los altavoces de regreso al receptor, córtelos a la longitud adecuada, pele los extremos e instálelos en los terminales de los altavoces, observando la polaridad.
- Use cinta aislante para sujetar los cables sueltos según sea necesario.
Paso 6: Instale el enchufe hembra para el adaptador de CA a CC
Taladre un agujero para la toma de corriente externa. trevor raab
Suelde los cables de alimentación del receptor a la toma de corriente externa. trevor raab
- Encuentre la mejor ubicación para el zócalo y taladre el orificio del tamaño adecuado para él.
- Estañe los terminales en la parte posterior del zócalo calentándolos con el soldador y aplicando un poco de soldadura.
- Retire la tuerca de las roscas del casquillo, presione el casquillo a través del orificio, vuelva a colocar la tuerca y apriete.
- Busque el cable de alimentación que viene con el receptor; debe tener un enchufe macho en un extremo y un cable expuesto, pelado y estañado en el otro extremo.
- Corte un trozo del cable de alimentación de CC rojo y negro emparejado lo suficientemente largo para conectar el cable de alimentación del receptor a la toma hembra ya instalada. Pele ambos extremos y estañe ambos cables en cada extremo.
- Suelde el cable positivo y negativo rojo y negro, respectivamente, al cable de alimentación del receptor.
- Suelde el otro extremo, tanto positivo como negativo, a los terminales correctos en el enchufe hembra. Tenga en cuenta que el terminal para el pin central suele ser el positivo, pero verifique el adaptador de corriente, indicará si el pin central es positivo o no.
- Envuelva las conexiones soldadas con cinta aislante para evitar que se toquen entre sí y se produzca un cortocircuito.
Paso 7: prueba el altavoz
En sus dispositivos, vaya a Bluetooth y conéctese al nuevo dispositivo y reproduzca algo de música para probar su nuevo altavoz. trevor raab
- Cierra el altavoz y conecta el adaptador de corriente.
- Encienda el receptor.
- Vaya a la configuración de su teléfono, tableta o computadora portátil y active Bluetooth.
- Vaya a sus conexiones Bluetooth, busque el nuevo dispositivo, conéctese y comience a disfrutar de su música.
Para un mayor control en el diseño de su altavoz, compre sus módulos Bluetooth y placas de circuito amplificador por separado. Al hacer esto, asegúrese de que ambos componentes requieran el mismo voltaje y que lo haga coincidir con el convertidor de CA a CC correcto. Si lo prefiere, también puede utilizar altavoces tradicionales. Asegúrese de verificar que la resistencia (en ohmios) y la potencia (en vatios) coincidan con el diseño del amplificador. También se puede utilizar una batería recargable de iones de litio para alimentar el altavoz, siempre que suministre el voltaje correcto. ¡Adelante, sé creativo y crea oradores!
No tiene que ceñirse a las piezas que sugerimos, hay muchas opciones para adaptarse a cualquier proyecto de altavoz que sueñe. trevor raab
