La catapulta de onagro del imperio romano usaba torsión para torcer un objeto, en este caso una cuerda o un resorte de sujeción, aplicando torsión para generar tensión en el brazo y generar un poderoso balanceo. La catapulta de onagro fue una máquina de asedio central para los romanos desde el siglo IV d. C. hasta el siglo VI d. C., capaz de lanzar proyectiles a más de 400 pies para romper las puertas y los muros del castillo. Nuestro diseño no puede hacer eso, pero es perfecto para que los niños lo construyan y lo usen en juegos y experimentos.

Construir esta catapulta requiere habilidades en matemáticas, ciencias e ingeniería. Las medidas precisas son clave para que todas las piezas funcionen bien juntas. ¡Comprendamos la ciencia detrás de la energía mecánica y la torsión, y pongamos a trabajar ese grano de fabricante!


Alex Griendling

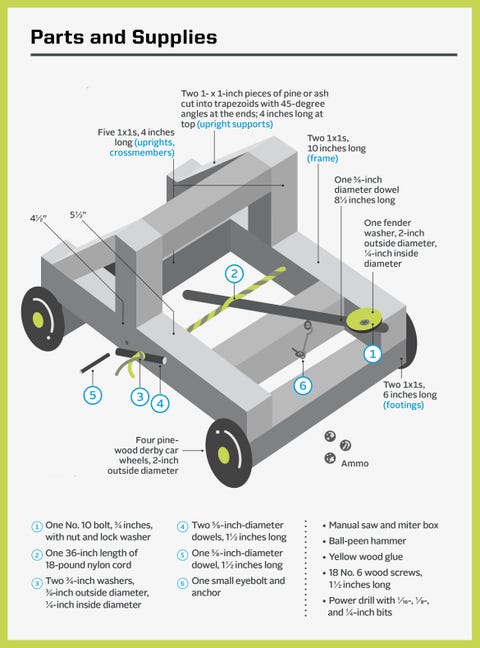

Hacer el marco de la catapulta

Perfore cuatro orificios piloto de 1/16 de pulgada a través de las piezas del marco de 10 pulgadas, con los orificios a 1 pulgada de cada uno de los cuatro extremos y centrados verticalmente. Taladre un orificio piloto en el centro de cada extremo de los travesaños [1] .

Aplique pegamento a los extremos de un travesaño y cerca de los orificios guía en el interior de las piezas del marco de 10 pulgadas; atornillar el travesaño en su sitio [2] . Repita este paso en el otro extremo.

Taladre orificios de 316 y pulgadas a través de los lados del marco, 5 pulgadas y 5 pulgadas en el centro, respectivamente, desde el frente del marco. Pegue los cimientos a la parte inferior del marco, al ras con los lados y 1 pulgada en el centro de los extremos [3] .

Perfore orificios piloto en el centro de los extremos de las bases; atornille las ruedas en su lugar [4] .

Instale los montantes y los soportes de los montantes

Usando el proceso de taladrar, pegar y atornillar, asegure los montantes al marco [5] . Los montantes deben estar a 4 pulgadas en el centro desde el extremo, los tornillos deben estar debajo del marco. Taladre, pegue y atornille una viga transversal al ras con la parte superior de los montantes. Taladre, pegue y atornille los soportes en su posición [6] .

Haz el brazo lanzador

Taladre un agujero de 18 pulgadas a través del centro de la espiga larga a una pulgada del extremo [7] . Use la cara redonda del martillo para darle forma de copa a la arandela [8] . Fije la arandela a la espiga (el borde de la copa mira hacia arriba) usando el perno, la arandela de seguridad y la tuerca [9] .

Montar el resorte de torsión

Dobla el cordón de nailon por la mitad dos veces; ate los cabos sueltos con un nudo cuadrado [10].

Pase el cable doblado a través de los orificios de pulgada [11], dejando una pulgada de cable en la parte exterior del marco. Coloque una arandela sobre cada manojo de cable.

Inserte las espigas de 58 pulgadas en los lazos del cable [12]; coloque el brazo lanzador en el medio de la cuerda.

Gire los pasadores hacia el frente del marco hasta que el brazo presione contra el travesaño [13] . Inserte la espiga de 18 pulgadas en el orificio más pequeño.

Baje el brazo lanzador hasta el marco. Marque los puntos en el marco y el brazo donde se atornillarán el ancla y el cáncamo. Aumente la tensión de la cuerda girando las espigas hacia adelante. Baje el brazo, engánchelo en su posición [14] y quite los bloqueos.

Para disparar la catapulta, cargue la cubeta con un proyectil y empuje con cuidado el gancho de anclaje fuera del cáncamo [15] .

LLEVALO UN PASO MÁS ALLÁ

Esta catapulta está sobre ruedas. Calcula la distancia frente a la velocidad mientras lo mueves para lograr la trayectoria que deseas. Por ejemplo, si estás bajo ataque, ¿mueves tu catapulta hacia atrás a medida que el enemigo se acerca? ¿Lo inclinas para forzar tus proyectiles hacia un objetivo específico? ¿Lanzas mientras te mueves? ¿Cómo afecta eso a la trayectoria de los proyectiles? ¡Diviértete experimentando!
